Швецов М-64, М-65

1254 сообщения в этой теме

Опубликовано:

АШ-73? А он, разве, не копия R-3355 с интернированного B-29? Там масса-то сильно различается: 970 против 1335 кг. Или это с турбокомпрессором?

На АШ-73 вроде картер стальной, на М-71 - люминевый, на R-3350 - магниевый (от чего он до 1945 года частенько самовозгорался, но в военное время списывали на боевые повреждения), ход поршня другой (отличается от М-71 и R-3350). Силовую конструкцию скорее всего - да - спионерили.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

У МиГ-3 где-то между 7000 и 8000 начиналась быстрая потеря скорости, так что это очень условно высотный самолет. Другой вопрос, что и ниже 3500-4000 он становился утюгом, то есть его рабочие высоты от 4000 до 7500.

То есть, как "настоящий" высотный перехватчик Миг-3 действовать не может?  Это связано с мотором, или с тем, что проект отняли у Поликарпова, а троица Микояна и обслуживающий персонал "не шмогла"?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано: (изменено)

И концептуально они имеют разное целевое назначение

Хорошо было бы концепции знать.  То есть эти моторы относятся к этой группе, те, к той и т. д.  Что за подразделы и чем они различаются.  Если у них вообще есть чёткие границы.  А то, в ходе опытно-конструкторских работ характеристики могут меняться очень сильно.

Изменено пользователем ALL

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

МиГ-3 где-то между 7000 и 8000 начиналась быстрая потеря скорости, так что это очень условно высотный самолет. Другой вопрос, что и ниже 3500-4000 он становился утюгом, то есть его рабочие высоты от 4000 до 7500. То есть, как "настоящий" высотный перехватчик Миг-3 действовать не может?  Это связано с мотором, или с тем, что проект отняли у Поликарпова, а троица Микояна и обслуживающий персонал "не шмогла"?

Максимальную скорость Миг-3 снимали на высотах 7500-7800. Вероятно, это и была граница высотности. Конечно, высотный Ю-86 работает на 11-12 км и, вероятно, уйдёт. Но для 1941 года, как истребитель ПВО, довольно бодро.

Интересно, как бы выглядел И-200, останься он под патронатом Поликарпова? От его помощи и бескорыстных рекомендаций новоиспеченный коллектив отказался напрочь...



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

Силовую конструкцию скорее всего - да - спионерили.

Я заинтригован - как же можно было спионерить силовую конструкцию в уже готовый двигатель?

То есть, как "настоящий" высотный перехватчик Миг-3 действовать не может?

"Настоящий высотный" в 39-40-41гг должен был уметь работать на 10 000 метров. МиГ имел наилучшие высотно-скоростные характеристики из того, что поставили в серию, но на высотный не тянул.

Это связано с мотором,

С наддувом мотора

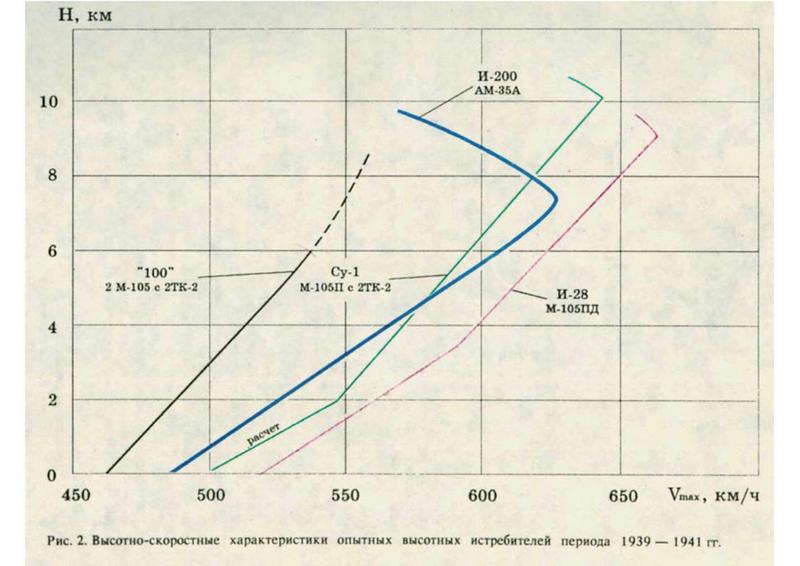

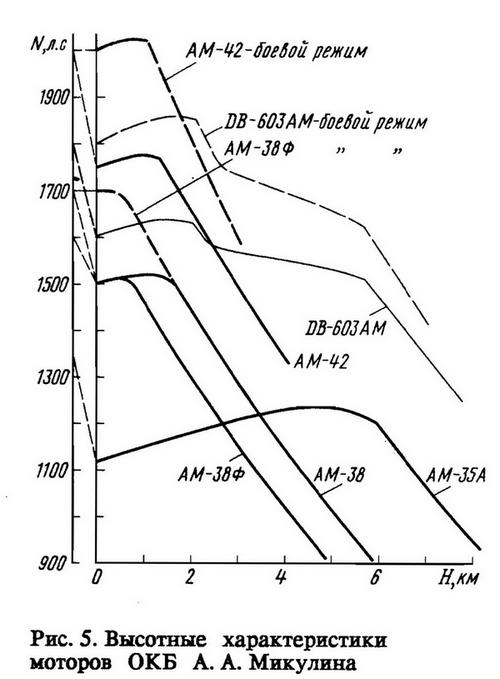

Сопоставляем графики высотно-скоростных характеристик самолета и высотных характеристик мотора

100.thumb.jpg.0c90606e416d59fbbaf7e0f3c3

101.thumb.jpg.87152a30ca972e6eacb7a8681e

и убеждаемся, что наддува уже не хватало.

с тем, что проект отняли у Поликарпова, а троица Микояна и обслуживающий персонал "не шмогла"?

А что, собственно, значит "не шмогла"? У Поликарпова взяли эскизный проект, устранили фирменный поликарповский косяк в виде задушенной системы охлаждения, поскольку его можно было устранить малой кровью, не перелопачивая радикально машину, а с ним не взлетело бы, прошлись по остальным мелким косякам и запустили машину в серию. На радикальную перекройку машины для устранения других фирменных и не фирменных косяков времени не было.

Интересно, как бы выглядел И-200, останься он под патронатом Поликарпова?

Бумажно бы выглядел.

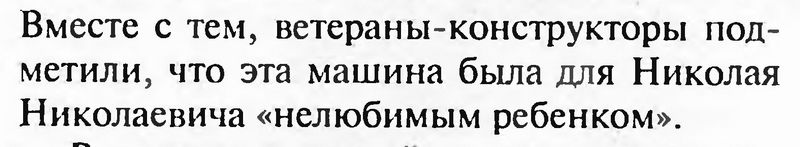

200.thumb.jpg.c2e4b3ff485d8b7973d7171763

учитывая что ННП в то время ухватился за множество разнообразных начатых и не законченных тем, шансов на доведение И-200 до серии не было.

Впрочем, проект остался у него на руках и он попытался впулить его еще раз в виде ИТП, только поезд уже ушел - началась война.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

до 1945 года

И после -- тоже.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

И после -- тоже.

Я к тому что до конца войны пожары можно было списывать на боевые повреждения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

Я заинтригован - как же можно было спионерить силовую конструкцию в уже готовый двигатель?

Как понять готовый? АШ-73 - это далеко не М-71. Если не ошибаюсь, там не только ход поршня другой, но и межосевое расстояние между звездами больше.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

То есть, как "настоящий" высотный перехватчик Миг-3 действовать не может?

Он не более высотный, чем И-26 или И-301 с М-106. Просто Климов в М-106 не смог..

Всё это есть отражение воззрений еще первой мировой войны на действия истребителей, с учетом опыта Испании, а вовсе не требования к высотному истребителю-перехватчику.

Хорошо было бы концепции знать.  То есть эти моторы относятся к этой группе, те, к той и т. д.  Что за подразделы и чем они различаются.

Смотрите на каких машинах мотор использовался. И изучайте теорию ДВС.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

Здесь Миг конкретно обидели. "Синий" нужно начинать уверенно выше отметки 500 и упереться в 650 на 7000. Т.к. речь идёт  об опытных истребителях.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

Здесь Миг конкретно обидели. "Синий" нужно начинать уверенно выше отметки 500 и упереться в 650 на 7000. Т.к. речь идёт  об опытных истребителях.

Это график из "Самолетостроения в СССР" издания ЦАГИ. Вероятно, график построен на основе испытаний опытного И-200 до продувок в аэродинамической трубе, после которых он и показал максимальную 651 км/ч. Но, кстати, серийные машины были как раз где-то на уровне опытной до продувок.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано: (изменено)

Как понять готовый? АШ-73 - это далеко не М-71. Если не ошибаюсь, там не только ход поршня другой, но и межосевое расстояние между звездами больше.

Ход поршня -- это фигня (хотя в М-73 он ни фига не такой, как в R-3350). ""Межосевое расстояние" -- это оригинально, учитывая, что ось там одна, но я Вас понял. Но Вы уверены, что это расстояние у АШ-73 такое же, как у "Дуплекс-Циклона"? Силовая схема была бы другой, будь у М-71 и "Дуплекс-Циклона" число опор разным (А у АШ-73 таким же, как у "Дуплекс-Циклона")



Изменено пользователем Вандал

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

 Как обычно я попутал поделия от "Пратт-Уитни" и "Райт"... -__-'

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

Как понять готовый? АШ-73 - это далеко не М-71. Если не ошибаюсь, там не только ход поршня другой, но и межосевое расстояние между звездами больше.

Прямо понять. АШ-73 проектировали с 44-го, а потрошить залётные B-29 начали только в мае-июне 45-го,

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

Сопоставляем графики высотно-скоростных характеристик самолета и высотных характеристик мотора

А "100" выглядит заметно хуже...

Спасибо за информацию.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

А "100" выглядит заметно хуже... Спасибо за информацию.

Слишком тяжелый для своих моторов. А аэродинамика вполне ничего, в пикировании пешка могла до 800 км/ч разогнаться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

Слишком тяжелый для своих моторов. А аэродинамика вполне ничего, в пикировании пешка могла до 800 км/ч разогнаться.

А в первоначальной конфигурации без перспектив?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

Слишком тяжелый для своих моторов

Ей бы ВК-107

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

А в первоначальной конфигурации без перспектив?

 Если бы довели моторы в связке с турбокомпрессорами, то получили бы специализированную высотную машину с 600-620 км/ч на 10 км. Но на момент испытаний даже сам по себе М-105 был сыроват, а уж с турбонаддувом тем более. Ну а дальше переориентировались на пикирующий бомбардировщик.

Ей бы ВК-107

Сотке бы не помогло без турбонаддува, а для Пе-2 да. Мясищев проектировал такие варианты.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

Поскольку уже затонули двигатели Микулина...

Предположим, Бартини в 37 получает по темечку суровое внушение с предупреждением, вместо 10 лет. Паралельно ВВС ставит свою конкретную задачу в контексте Сталь-7. Под М-34фрнв на первом этапе с перспективой АМ-35(А). Например, высотный фоторазведчик. Отслеживать и контролировать войска на марше, жд перевозки, морские конвои и т.п.

Дальность - в пределах реальной цифры, 5000 не надо. Требования к рабочим: скорости(430-450) и  потолку 7-8 км. Оборонительное вооружение минимальное. Упор на сложность перехвата. Возможность уйти под реальный потолок в 11 км. или увеличить скорость до 500 км/ч. В зависимости от характера и траектории движения  угрозы.

Какие перспективы довести автором  сего изделия проект до серийного производства во второй половине 39 года? Если бы Микулина укрепили дополнительными силами, средствами? Возможно, 2-скоростной нагнетатель в кооперации с запорожским КБ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

Мясищев проектировал такие варианты.

ВМ-16/17/18 но там был ВК-108. Был ещё вариант с ВК-109, но это уже за гранью добра и зла т. к. там мощность около 2500.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

...а уж ВК-110 - там 3500 л/с предполагали получить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

Бартини...................................... Сталь-7.................................................. Какие перспективы довести автором сего изделия проект до серийного производства во второй половине 39 года?

Никакие. Бартини не тот человек, который доводит машины до серии.

в кооперации с запорожским КБ?

Тащемта такие работы проводились под патронажем ЦИАМ, а не в виде отвлечения других КБ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

ВМ-16/17/18 но там был ВК-108.

Это уже более поздние.

С М-107 первые прикидки вроде как еще сам Петляков начинал(один из вариантов Пе-2Ф), потом Путилов испытывал, потом Мясищев разрабатывал Пе-2И, Пе-2Д, Пе-6. Ну а разработка ВМ пошла как переосмысление полученного опыта.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опубликовано:

ВК-110

Не 110, а 150 и он четырёхблочный.Х-образный.
